母線槽是由銅、鋁母線柱構成的一種封閉的金屬裝置，用來為分散系統各個元件分配較大功率。在戶內低壓的電力輸送干線工程項目中已越來越多地代替了電線電纜。鋁外殼母線槽適用于交流三相四線、三相五線制，頻率50~60Hz，額定電壓至690V,額定工作電流250~5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。
母線槽結構特點，母線槽接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，有效增加了接頭接觸面積，大大降低了接頭部位溫升。母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。母線槽采用合理的三明治相線緊密疊壓結構設計，是母線槽外形更加緊湊，體積更小，并增強了母線系統的熱穩定性，使母線具有阻抗低，電壓降低的優點，杜絕了發生火災時母線槽“煙囪效應”的形成。

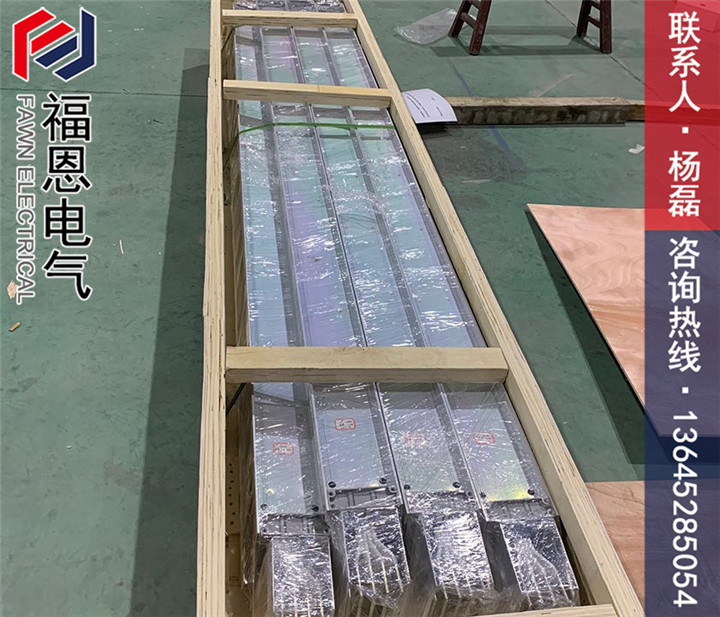

母線槽采用全鋁外殼，整體式鋁合金側板結構，將導體整體包裹在金屬側板內，完全阻止了水汽的滲透和有害微塵的侵入。使母線整體的防護等級達到真正的IP54防護。特殊的鋁制外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞，減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力整體緊密接觸導體的鋁質側板結構，可以從側板，蓋板等多立面直，傳輸，散發熱量，改善母線系統的散熱能力，提高載流量。在外殼范圍內構成了整體式接地系統，再發生大容量接地短路故障時，短路電流可先經過大截面的鋁質金屬外殼作有效傳輸，保護整條母線槽系統的安全運行和操作者的安全。
母線槽除了導電排本身具有絕緣層外，各相線之間還有一定的空氣介質絕緣。在各種彎頭采用硫化絕緣技術。直線段采用MT-7-3橡膠套管。硫化絕緣技術，材料為CZ260快固絕緣粉末，采用四元交聯固化，絕緣層與導電排間無間隙。其散熱性能、防潮性能、絕緣可靠性能均優。但由于成本較二代母線偏高而未能廣泛推廣。絕緣支撐是母線槽設備的組成部分，用來支撐母線槽設備中的導體。安裝板用于支撐各種元件并且適合于成套設備中安裝的板。安裝框架用于支撐各種元件并且適合于在成套設備中安裝的一種框架。外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。
