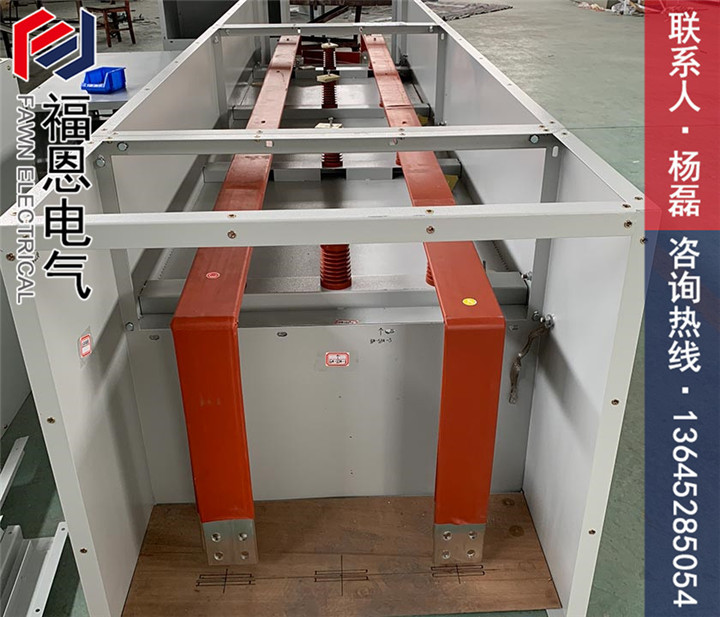

高壓共箱母線是本公司吸收國內共箱高壓母線產品特點，及參照國外同類產品設計生產的新產品。高壓共箱母線具有優良的機械特性，和電器特性，安全可靠，是高壓大電流設備理想的輸電設備。GM-2高壓封閉母線品種齊全，用戶可以根據需要選擇電流等級和電壓等級。高壓母線外殼采用鋁合金外殼，有效的減小了過流電流引起的發熱損耗。并采用高強度高性能的絕緣予支持導電體，具有良好的抗短路電動性能，室外安裝時，高壓母線具有可靠的防雨結構，并具有良好的接地保護系統，可以確保高壓封閉母線長久安全可靠的運行。
高壓共箱母線安裝型式，GM-2高壓封閉母線可以在室外安裝，具有防雨，防風結構。安裝維修孔一般向上安裝，維修孔需要向下安裝時，可以在定貨時向生產廠說明。本品適用于高壓變壓器與高壓變電盤之間的電氣連接，發電機組與引壓變壓器之間的電氣連接。配電方式是3相3線，外殼接地。額定電壓3.45KV～40.5KV；額定電流3.45KV～11.5KV 400A～3000A;40.5KV 100A～1000A；額定頻率50Hz；箱體采用弱磁性鋼板及鋁合金板作箱體外殼。接地保護系統符合IEC-364-5-54對接地系統的要求。防護等級室內安裝型IP40；室外安裝型IP43；負載性能在額定電流下導電體及外殼的溫升符合GB763-74交電流高壓電器表長工作時的升溫要求。短路性能動穩定及熱穩定符合交流高壓電器動；熱穩定試驗方法按照GB-2706-81標準的要求。絕緣性能符合GB311.1-83標準要求。高壓母線槽是運用于大型變電站、供電系統、大型企業的自備電廠中。它是以取代傳統的裸排走線方式，除具有安全、美觀、可靠的特點外，還因高壓母線槽外殼是封閉的，可以大大減少停電檢修次數，在輸送較大電流時，可消除用雙拼、三拼高壓電纜所帶來的因電流分配不平衡而引起的故障。確保供電的可靠性?？蓮V泛用于10KV以下，2000A以內的輸電系統。高壓母線槽用途是在變壓器至高壓配電盤之間的電氣連接、大型廠礦的供電系統、大型變電站、大型企業的自備電廠中，發電機至升壓變壓器之間的電氣連接。可廣泛用于10KV以下，2000A以內的輸電系統。
高壓母線槽采用了高強度、高性能的DMC絕緣支塊夾緊式結構，具有良好的負載性能和動熱穩定性；過載能力強、溫升低。為加強絕緣型全封閉式高壓母線槽，防護等級IP40，導電體由高壓熱收縮套管全長塑封，使用地區海拔高可達2000m。高壓母線槽取代傳統的裸排走線方式，采取封閉式封裝，可以大大減少停電檢修次數，在輸送較大電流時，可消除用雙拼、三拼高壓電纜所帶來的因電流分配不平衡而引起的故障。確保供電的可靠性。高壓母線槽長期運行時至少每年定期檢修一次。檢查總的負載電流不得超過設計電流和主母線槽的額定電流。
高壓母線槽檢修前需對母線槽系統進行停電檢查，完全切斷母線槽所有電源，并用萬用電表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。高壓母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源，檢查有無異物進入母線槽內部。檢查母線槽系統零部件有無缺損、銹蝕現象、支架彈簧是否有合適的彈力，發現問題后立即更換。
高壓母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升按照GB7251標準不超過70K為合格（環境溫度為40℃）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有松動現象。防止因松動產生的阻值增高而使接頭產生發熱現象。檢查絕緣材料是否有老化現象。導電部分是否有熔化變形現象。如發現有相間接地、絕緣擊穿現象，應分段拆除并用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣包覆處理。檢查母線槽系統的插接箱插腳與母排接觸是否良好。定期清除母線槽系統表面積塵，確保散熱良好。母線槽系統檢修完畢，重新送電前，應檢查絕緣電阻并有完整的檢修記錄。
